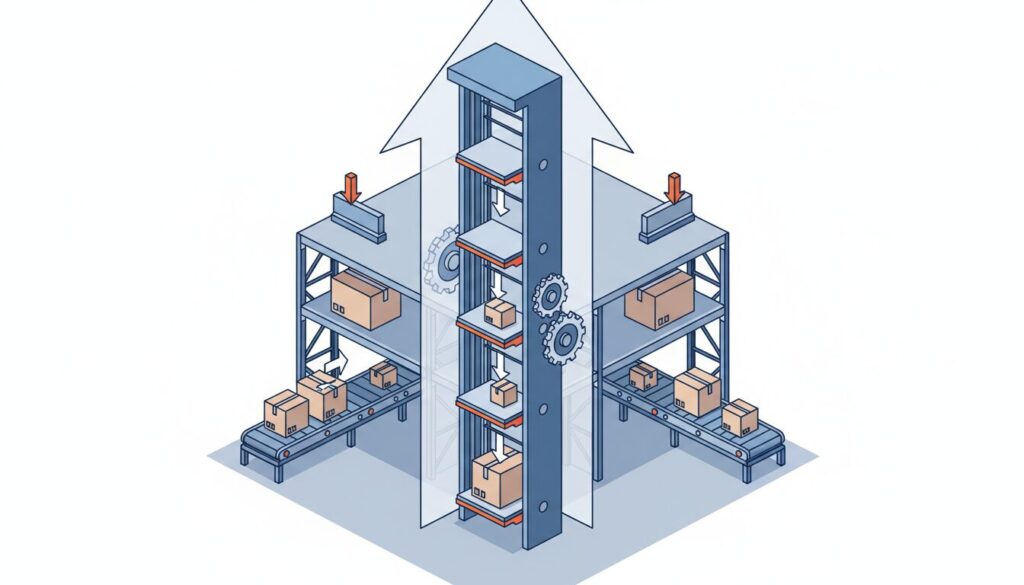

垂直搬送機とは？物流倉庫の自動化を支える基礎知識と導入メリットとは？

近年の物流DXや倉庫運営の自動化が急速に進む中、多層階の物流センターにおいて「縦の動線」のボトルネックを解消する要となるのが垂直搬送機です。EC市場の爆発的な拡大に伴い、GLPやプロロジスといったマルチテナント型物流施設が大型化・多層階化する現在、単にフロア間で荷物を昇降させるだけの単純な設備では、拠点全体の膨大なスループットを処理しきれません。現代の垂直搬送機は、前後の水平コンベヤやソーター、自動倉庫（AS/RS）、そしてAGV（無人搬送車）やAMR（自律走行搬送ロボット）とシームレスに連動し、立体的なマテリアルハンドリング（マテハン）システムを構築するための「コア設備」として明確に位置づけられています。

1. 垂直搬送機とは？物流倉庫における役割と基本定義

垂直搬送機の基本構造とマルチテナント型施設における重要性

垂直搬送機の最も根幹となる定義は、「人が乗れない構造であり、搬送物（荷物）専用の昇降設備である」という点です。搬送機本体の開口部には物理的な安全柵やシャッターが堅牢に設けられており、人の侵入を防ぐインターロック機構（扉が開いている間は機械が絶対に動作しない仕組み）が電気的・物理的に組み込まれています。

近年の大型マルチテナント型物流施設では、ランプウェイ（トラックの自走通路）が各階に整備されているケースもありますが、依然として施設内のフロア間を跨ぐ庫内搬送のニーズは絶えません。ピッキングエリア、流通加工エリア、出荷待機エリアが異なる階層に分かれている場合、どれだけ高性能なWMS（倉庫管理システム）を導入しても、物理的なモノの上下移動が滞れば、そこがボトルネックとなり拠点全体の生産性は著しく低下します。垂直搬送機は、こうした「縦の渋滞」を解消し、水平方向のコンベヤと組み合わせることで、庫内全域を網羅する血管のような役割を果たします。

荷役用エレベーター・小荷物専用昇降機との機能的・構造的違い

多層階の倉庫設計において、垂直搬送機と比較検討される代表的な設備に荷役用エレベーターと小荷物専用昇降機（ダムウェーター）があります。これらは物理的な構造や運用目的において明確な違いが存在します。

設備名称	人の搭乗	主な搬送対象・積載量	自動化システムとの親和性・接続性
垂直搬送機	不可（厳禁）	パレット、ケース、オリコン等（数十kg〜数t）	極めて高い（前後のコンベヤ、AGV等の搬送設備と完全直結可能）
荷役用エレベーター	可能（荷役作業者に限る）	台車、大型機械、パレット（数tクラス）	低い（扉の開閉や人の操作、フォークリフトの乗り入れなど人手が介在）
小荷物専用昇降機（ダムウェーター）	不可	書類、小型部品、伝票等（一般的に500kg以下、カゴ面積1平米以下）	低い（手作業での積み下ろしが前提）

現場の運用プロセスにおいて、荷役用エレベーターは「人と荷物が一緒に移動できる」という柔軟性を持つ反面、フォークリフトオペレーターがエレベーターの前で到着を待ち、さらに同乗して目的階へ移動するというタイムロス（待機時間）が常態化します。対して垂直搬送機は、前段のコンベヤにパレットやケースを置くだけで自動的に上下搬送が行われるため、作業者は即座に次のピッキングや格納作業に移ることができ、庫内の作業歩留まりが劇的に向上します。

これらの物理的な構造の違いは、そのまま法的な扱いの違いへと直結します。「人が乗れる構造か否か」によって管轄する法令が分岐し、これが後述する導入コストや工期に決定的な差を生み出します。

2. 垂直搬送機とエレベーターの決定的な違い【法規制・コスト比較】

適用される法律の違い（建築基準法 vs 労働安全衛生法）

垂直搬送機とエレベーターの導入可否を決定づける最大の要因は、適用される法律の違いです。ここを見誤ると、倉庫の稼働開始時期が数ヶ月遅れる、あるいは予期せぬ多額の建築改修費用が発生するといった致命的な事態を招きかねません。

• 荷役用エレベーター：「建築基準法」が適用されます。昇降機として「建築物の一部（付帯設備）」とみなされるため、建築物本体と同様の厳しい安全基準と構造計算、そして特定行政庁（自治体）の審査が求められます。昇降路の全周を耐火構造の壁で囲む必要があり、建築的なハードルが極めて高くなります。
• 垂直搬送機：「労働安全衛生法」が適用されます。あくまでコンベヤラインなどの延長線上にある「マテハン機器（機械設備）」として扱われるため、建築物には該当しません。「人が絶対に乗らない」ことを前提に安全装置が設計されているため、労働基準監督署の管轄下において機械設備としての安全基準を満たせば設置が可能です。

この違いにより、垂直搬送機は完全な自動化・無人化ラインの構築において、法的な足枷を気にすることなく柔軟なシステム設計が可能となります。

建築確認申請・法定点検にかかる現場負荷の実態

法律の違いは、実際の導入プロセスや稼働後の運用、さらにはコンプライアンス維持のための現場負荷に直結します。

比較項目	垂直搬送機（労働安全衛生法）	荷役用エレベーター（建築基準法）
建築確認申請	原則不要（※自治体の火災予防条例に基づく消防への届出のみの場合が多い）	必須（着工前の厳しい審査、および稼働前の完了検査に合格しなければ使用不可）
法定点検・維持管理	事業者による定期的な自主点検（年1回以上）、および作業開始前点検	建築基準法第12条に基づく定期検査報告（年1回、有資格者による国への報告義務）
人の搭乗と操作資格	不可（絶対禁止）。操作に特別な資格は不要（保守時は除く）	可能。荷役目的であれば人が同乗可能。運転に特別な資格は不要だが安全教育は必須

物流拠点の立ち上げにおいて、プロジェクトマネージャーが最も苦労するのが建築確認申請のスケジュール管理です。荷役用エレベーターを新設・増設する場合、図面の申請から認可が下りるまでに数ヶ月を要することも珍しくありません。さらに完了検査に合格するまでは荷物を1個たりとも運ぶことができず、建築スケジュールのクリティカルパスになりがちです。対して垂直搬送機は、原則として建築確認申請が不要です。「繁忙期に間に合わせるために、あと半年で縦搬送のスループットを倍増させたい」というようなタイトな要求に対しては、垂直搬送機一択となるのが実務の実情です。

初期導入コスト・ランニングコストと設置工期の圧倒的な差

法的な制約が少ないことは、コストと工期において垂直搬送機に圧倒的な優位性をもたらします。エレベーターの場合、強固なコンクリート製の昇降路（シャフト）の建設、最下層の深いピットの掘削、あるいは屋上の機械室設置など、大掛かりな「建築工事」が伴います。しかし垂直搬送機は自立型の鉄骨フレーム構造を採用しているものが多く、床に開口部さえ確保できれば、比較的短期間で「機械の据付工事」として完結します。結果として、初期導入コストをエレベーターの半分から3分の2程度に抑えられるケースも少なくありません。

また、稼働後のランニングコストにおいても差が生じます。エレベーターは法定点検の費用が高額になりがちですが、垂直搬送機はマテハンメーカーとの保守契約（予防保全・定期メンテナンス）のみで運用でき、ライフサイクルコスト全体で見ても優れた投資対効果（ROI）を発揮します。

3. 垂直搬送機の種類（連続式・往復式）とラインレイアウト設計

連続垂直搬送機の特徴と適した現場（大量・高速搬送とジャム対策）

連続垂直搬送機（トレー式、バケット式など）は、搬送機内に複数の搬送器（トレー）が循環しており、コンテナや段ボールを次々と連続で上下階に送り込む機構です。1時間あたり500〜1,500ケース以上という圧倒的な処理能力を持ち、GTP（Goods to Person）ピッキングシステムやEC物流など、ピースピッキング主体の多頻度出荷センターに最適です。

しかし、カタログ上のスループットを鵜呑みにするのは危険です。実務の運用設計で最も苦労するのが「荷姿のバラツキによる搬送エラー（ジャム・噛み込み）」と、それに伴う「チョコ停（一時的な設備停止）」の回避です。段ボールの底面がテープの貼り付け不良で膨らんでいたり、規格外の柔らかいシュリンク梱包が混ざっていたりすると、投入コンベヤとの乗り継ぎ部分で噛み込みが発生します。事前の荷姿テストを徹底するだけでなく、異常検知時にラインを即座に止め、作業員が安全かつ迅速に復旧できるよう、保守用メンテナンスハッチへのアクセス動線を確保しておくことが不可欠です。

往復垂直搬送機の特徴と適した現場（重量物・パレット搬送のバッファ設計）

往復垂直搬送機（オートリフトなど）は、1つの昇降台（ケージ）が上下に往復運動する仕組みで、主にパレットに積載された重量物や、ロールボックスパレット（カゴ車）の搬送に特化しています。1時間あたりの搬送能力は30〜60パレット程度です。

パレット搬送の完全自動化において現場が直面するリアルな課題は、「センシングの誤検知」と「バッファ設計」です。

• ストレッチフィルムの垂れ下がりによる設備停止：パレットに巻かれたストレッチフィルムの端が風でなびいていたり、荷崩れによってパレットからはみ出していたりすると、搬送機入り口の光電センサーが障害物と誤検知して緊急停止するトラブルが多発します。「はみ出した荷姿不良は投入しない」という現場の標準作業手順（SOP）の徹底が自動化成功の鍵です。
• 前後のバッファコンベヤの数：昇降待ちの間、後続のフォークリフトが荷物を置けずに待機してしまう事態を防ぐため、搬送機の手前に「最低何パレット分の待機（バッファ）コンベヤを設けるか」が生産性に直結します。昇降のタクトタイムとフォークリフトのサイクルタイムを精緻に計算し、デッドロック（ラインが満杯になり身動きが取れなくなる状態）を防ぐバッファ長を設計することが求められます。

搬送フロー（C型・Z型・L型）が握るレイアウト設計の命運

垂直搬送機を導入する際、競合他社の製品比較だけでなく、自社拠点に適した搬入出の方向（ラインレイアウト）の概念を深く理解することが、倉庫設計において極めて重要です。この搬送フローの選択を誤ると、後々のAGV導入時などに深刻な動線干渉を引き起こします。

搬送フローの名称	搬出入の方向と仕組み	現場運用・設計上の実務的注意点
C型フロー	同方向（同じ面）から搬入・搬出を行う	建物の壁際や既存のエレベーター跡地に設置しやすい。ただし、各階でフォークリフトや作業者のアプローチ方向が同じになるため、搬入・搬出の交差や渋滞が発生しやすい。動線の完全分離ルールの徹底が必要。
Z型フロー	対向方向（反対の面）へ真っ直ぐ搬出する	「通過型」のレイアウトになるため、長距離のコンベヤラインを一直線に構築する完全自動化設計に最適。ただし、建物の中心付近に設置スペースを割く必要があり、柱スパンの確認が必須。
L型フロー	直角方向（90度）へ曲がって搬出する	スペースに制約がある場合に有効だが、機内でターンテーブルやポップアップローラーを用いた直角移載機構が必要となり、タクトタイムの低下や機械的トラブルのリスクがやや高まる。

設計担当者は、建築図面の柱スパンだけでなく、「1階の入荷エリアでのフォークリフトの旋回半径」と「2階の保管エリアでの自動搬送ロボットの走行ルート」を立体的にシミュレーションする必要があります。長距離のコンベヤを直列に繋ぎ、クロスドック（TC）型センターでの自動化ラインを構築したい場合は「Z型フロー」が圧倒的に有利です。

4. 導入メリットとデメリットから読み解く作業効率化と運用設計

圧倒的な荷役時間の短縮と人件費削減（ROIと重要KPIの考え方）

垂直搬送機を導入する最大のインパクトは、ボトルネックになりがちな上下階搬送の圧倒的なスピードアップです。従来の荷役用エレベーターを使用した場合、フォークリフトのオペレーターには「扉の前で待機→扉の開閉→パレットの積み込み→自ら同乗して目的階へ移動→搬出」という、1回あたり数分に及ぶ非生産的な「手待ち時間」が発生します。

垂直搬送機（特に自動搬入出コンベヤを備えた往復式）は、前段のコンベヤにパレットを置くだけで自動的に目的階へ搬送されます。これにより、フォークリフトの稼働率は飛躍的に向上します。
実務的なROI（投資対効果）を計算する際の重要KPIとして、「1日あたりの昇降回数 × エレベーター待機時間（例：3分） × 作業者の時給 × 年間稼働日数」を算出してみてください。この見えない損失コストを丸ごと削減できるだけでなく、浮いた時間でピッキングや格納作業の処理量を増やせるため、投資回収期間（ペイバック・ピリオド）は想定よりもはるかに短くなります。

ピットレス・省スペース化による保管効率の最大化

倉庫設計において「1坪」の価値は計り知れません。エレベーターの場合、昇降路や深いピットなど、建築的なデッドスペースが大量に発生します。一方、垂直搬送機は機器単体で完結するピットレス構造を採用できる機種も多く、床の開口部も荷物サイズ＋安全マージンの最小限で済みます。

設置面積を極小化しつつ、前述の「C型フロー」を用いて壁面にピタ付け配置するなどの工夫を行うことで、浮いたスペースを保管エリアや流通加工（VAS）エリアに転用でき、拠点全体の坪あたりの収益性を最大化することが可能です。

人の同乗不可をカバーする運用体制の構築と組織的BCP

垂直搬送機最大のデメリットは「人が同乗できないこと」です。労働安全衛生法上、作業員の立ち入りや同乗は厳しく禁じられています。そのため、「荷物は垂直搬送機で、人は階段や乗用エレベーターで移動する」という完全な動線分離が必須となります。この仕様をカバーし、現場の物流を止めないためには、運用体制の工夫が不可欠です。

• インカムやタブレットによる階層間連携：搬入階・搬出階それぞれに作業員を配置し、インカムで「今からA列のパレットを3階へ送ります」「3階で受け取りました」とリアルタイムに情報共有を行うことで、搬出側のコンベア上での荷詰まりを防ぎます。
• WMSダウン時の組織的BCP（事業継続計画）：WMSやWCS（倉庫制御システム）と連動してパレットの行き先を自動制御している場合、ネットワーク障害で上位システムがダウンした際にライン全体が「完全停止」するリスクがあります。導入時には、特定階への固定搬送を手動で切り替えられる「ローカル制御モード」の物理スイッチを盤面に仕込んでおくこと、そして機内に取り残されたパレットの強制排出マニュアルを整備しておくことが、プロの実務における鉄則です。

5. 【実務者向け】自社拠点に最適な機種選定と物流DX連携のロードマップ

搬送物のスペック・物量波動から導く機種選定ステップ

現場責任者や設備導入担当者にとっての最終的な課題は、「自社拠点にどの機種を導入し、既存の運用とどう融合させるか」です。以下のステップに従い、自社の環境に最適な要件定義を行ってください。

• ステップ1：搬送物の形状・重量・荷姿の特定
  段ボールや折りコン（数十kg）を大量に運ぶ場合は「連続垂直搬送機」。パレットや重量物（数tクラス）、カゴ車をそのまま階上げ・階下げする場合は「往復垂直搬送機」を選択します。木製パレットの割れや、プラスチックパレットのたわみがコンベヤのローラーに与える影響も事前に評価が必要です。
• ステップ2：物量波動（通常期とピーク時）の吸収設計
  ECのセール期など、物量波動のピーク時に合わせて「1時間あたり何個運ぶ必要があるか（タクトタイム）」を算定します。平均値で設計すると、ピーク時に搬出コンベヤが満載となり、センサーが検知してライン全体が一時停止するデッドロックに陥ります。
• ステップ3：フォークリフトのツメによるダメージ対策
  現場で頻発するトラブルが、フォークリフトによる投入時、ツメ（フォーク）の操作ミスでコンベヤのフレームを破損させる事故です。投入口へのガイドレールの設置や、ツメ抜けの良い専用ステーションの設計など、ハード面でのフェイルセーフを組み込みます。

マテハン機器（AGV・ソーター）とのインターフェース連携課題と責任分界点

昨今の物流DXにおいて、垂直搬送機は単体で動かすものではなく、前後設備（AGV、ソーター、コンベヤ）と連携する「自動化のハブ」として機能します。実務設計において最も炎上しやすいのが、システム間のインターフェース構築と「責任分界点の曖昧さ」です。

たとえば、AGVが搬送してきたパレットを垂直搬送機に自動で受け渡す際、AGV側のシステムと垂直搬送機側のPLC（プログラマブルロジックコントローラ）間で、緻密なI/O連携（「荷物を置くぞ」「受け入れ準備OKだ」という通信のハンドシェイク）が求められます。通信の遅延や、パレットのズレによる移載エラーが発生した際、「どちらのシステムの責任でリトライ処理を行うのか」を、システムベンダーとマテハンベンダーを交えて設計初期段階で明確に取り決めておく必要があります。

労働力不足（2024年・2026年問題）を突破する完全自動化戦略

物流業界を直撃する「2024年問題」、さらに生産年齢人口の激減による「2026年問題」を乗り越えるためには、人に依存した庫内作業からの脱却が急務です。作業者が荷物と一緒に乗り込み、到着を待たなければならない従来の荷役用エレベーターは、目に見えない巨大な非生産時間を生み出しています。

一方、垂直搬送機を活用した階層間の自動化は、「人は各フロアの定位置から動かず、モノだけが自動で上下を移動する」という完全な作業分離（人とモノの分離）を実現します。最新のトレンドでは、CO2削減（サステナビリティ）の観点からも、エレベーターの昇降にかかる膨大な待機電力を削減し、必要な時だけ効率よく駆動するマテハンシステムへの移行が評価されています。
自社の各フロアにおける「1日あたりの上下移動回数」と「手待ち時間の損失」を正確に計測し、建築確認申請の回避といった法的な身軽さを最大限に活かすこと。これこそが、垂直搬送機を起点とした次世代の完全自動化倉庫を構築するための、最も確実な戦略的ロードマップとなります。
